كيفية معالجة المحامل بدقة فائقة

ما هو الطحن فائق الدقة؟
الطحن فائق الدقة هو نوع من حركة التغذية لتحقيق طحن دقيق لعملية التشطيب. السطح قبل المعالجة فائقة الدقة هو عمومًا عبارة عن تحويل وطحن دقيق.

يشير بشكل خاص إلى ظروف التشحيم والتبريد الجيدة، مع مادة كاشطة ذات حبيبات دقيقة (شحذ) لممارسة ضغط صغير على قطعة العمل، وفي اتجاه دوران قطعة العمل الجافة الرأسي، والدوران بسرعة معينة لقطعة العمل من أجل حركة تذبذبية ترددية سريعة وقصيرة لطريقة معالجة التشطيب.

الطحن فائق الدقة هو عملية تصنيع تقليدية للطحن من خلال تذبذبات صغيرة عالية التردد لحجر الشحذ، بهدف تحسين جودة سطح قطعة العمل. يستخدم على نطاق واسع في العديد من الصناعات مثل المحامل والسيارات والهيدروليكا والهوائيات، وخاصة في صناعة المحامل. في الوقت الحاضر، هو عملية التصنيع النهائية الرئيسية للسطح الداخلي العامل للمحامل.

ما هي الآلات ذات الدقة الفائقة؟

التشطيب الفائق للمحمل، والمعروف أيضًا بالتشطيب الفائق، هو عملية طحن دقيقة. بالنسبة للمحامل عالية الدقة، عادةً ما يلزم تشطيب سطح لف الحلقة وسطح العمل لجسم اللف بشكل فائق.
تحتوي الآلات فائقة التشطيب على معدات معالجة مختلفة، ومبادئ المعالجة ليست هي نفسها، من أجل تحقيق متطلبات الدقة الهندسية ومتطلبات جودة السطح، من الضروري مراعاة المعدات والأدوات وحجر الشحذ وسائل الطحن وحتى أجزاء تحمل عملية الطحن.

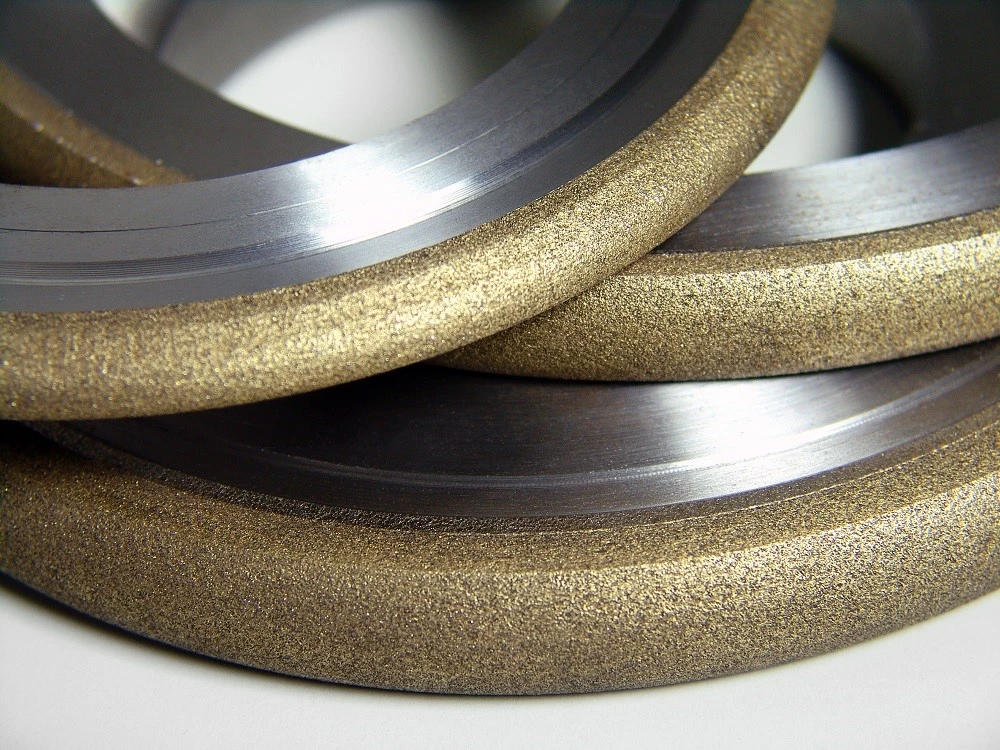

تقدم شركة Moresuperhard مجموعة كاملة من عجلات الطحن للقطر الداخلي والخارجي والطحن بدون مركز والتشطيب الفائق واللف بالإضافة إلى أدوات تلميع الماس وCBN لطحن حلقات المحمل وعجلات التشكيل.

ما هو دور تحمل الآلات فائقة الدقة؟

في عملية تصنيع المحمل المتدحرج، تكون معالجة حلقات المحمل فائقة الدقة في نهاية العملية، لتقليل أو القضاء على إرث الطحن للانحراف الدائري، وإصلاح خطأ شكل القناة، وصقل خشونة سطحها، وتحسين الخصائص الفيزيائية والميكانيكية، وتقليل اهتزاز وضوضاء المحمل، وتحسين عمر خدمة المحمل، ويلعب دورًا مهمًا، على النحو التالي:
1. يمكن أن تقلل بشكل فعال من درجة التموج.
في عملية التشطيب الفائق، لضمان أن حجر الشحذ يعمل دائمًا على الذروة ولا يتلامس مع الحوض، فإن قوس التلامس بين حجر الشحذ وقطعة العمل يكون أكبر من أو يساوي الطول الموجي لتموجات سطح قطعة العمل. وبهذه الطريقة، يكون ضغط التلامس للذروة أكبر، ويتم إزالة الذروة المحدبة، وبالتالي تقليل التموجات.
2. تحسين خطأ شكل الأخدود في مسار محمل الكرة.
يمكن للدقة الفائقة تحسين خطأ شكل الأخدود بنسبة 30% تقريبًا في مسار السباق.
3. يمكنه إنتاج ضغط ضاغط على السطح الفائق الدقة.
في عملية التشطيب الفائق، يحدث التشوه البلاستيكي البارد الرئيسي، بحيث يتم تشكيل الضغط الانضغاطي المتبقي على سطح قطعة العمل بعد التشطيب الفائق.

4. يمكنه زيادة مساحة التلامس لسطح العمل الخاص بالحلقة.

بعد الطحن فائق الدقة، يمكن زيادة مساحة دعم التلامس لسطح العمل لحلقة المحمل من 15%- 40% إلى 80% - 95% بعد الطحن.

تحليل عملية تصنيع المحامل فائقة الدقة

يمكن تقسيم عملية تصنيع المحامل فائقة الدقة بشكل عام إلى ثلاث مراحل:

1. القطع

عندما يتلامس سطح حجر الشحذ مع قمة محدبة خشنة لسطح مضمار السباق، بسبب مساحة التلامس الصغيرة، تكون القوة على مساحة الوحدة كبيرة، وتحت ضغط معين، يتعرض حجر الشحذ أولاً لتأثير "القطع العكسي" لقطعة العمل المحمل، بحيث ينفصل جزء من سطح حجر الشحذ الكاشط ويتكسر، مما يعرض بعض المواد الكاشطة الحادة والحافة الجديدة. في الوقت نفسه، يتعرض السطح المحدب لسطح قطعة العمل المحمل للقطع السريع، ويتم إزالة القمة المحدبة وطبقة تدهور الطحن على سطح قطعة العمل المحمل من خلال عمل القطع والقطع العكسي. تُعرف هذه المرحلة بمرحلة القطع، حيث تتم إزالة معظم بدل المعدن.

2. مرحلة قطع نصف المحمل

مع استمرار عملية المعالجة، يتم صقل سطح قطعة العمل المحمل تدريجيًا.

في هذا الوقت، تزداد مساحة التلامس بين حجر الشحذ وسطح قطعة العمل، وينخفض ​​الضغط لكل وحدة مساحة، وينخفض ​​عمق القطع، وتضعف قدرة القطع.

في نفس الوقت، يتم سد المسام على سطح حجر الشحذ، ويصبح حجر الشحذ في حالة شبه قطع. تُعرف هذه المرحلة بمرحلة نصف القطع من تشطيب المحمل، حيث تصبح آثار القطع على سطح قطعة العمل المحمل أضحل ويظهر لمعان أغمق.

3. تشطيب المحمل
يمكن تقسيم هذه المرحلة إلى خطوتين: الأولى هي مرحلة انتقال الطحن؛ والثانية هي الطحن بعد التوقف عن القطع.

مرحلة انتقال الطحن:

يتم تقليل الجسيمات الكاشطة من الحافة الكاشطة، ويبدأ أكسيد الرقائق في التضمين في فجوة حجر الشحذ، ويقوم مسحوق الكاشطة بسد مسام حجر الشحذ، بحيث لا يمكن للجسيمات الكاشطة إلا أن تكون قطعًا ضعيفًا، مصحوبًا بالبثق والتلميع، ثم يتم تقليل خشونة سطح قطعة العمل بسرعة، ويحتوي سطح حجر الشحذ على مرفق أكسيد الرقائق الأسود.

توقف عن قطع الطحن:

عندما يكون احتكاك حجر الزيت وقطعة العمل سلسًا، تزداد مساحة التلامس بشكل كبير، وينخفض ​​الضغط، ولا يتمكن الكاشط من اختراق طبقة الزيت وملامسة قطعة العمل، وعندما يكون ضغط طبقة الزيت على السطح الداعم وضغط حجر الشحذ متوازنين، يطفو حجر الشحذ. أثناء تكوين طبقة الزيت، لا يكون له تأثير قطع في هذا الوقت. هذه المرحلة فريدة من نوعها في التشطيب الفائق.
